应用领域

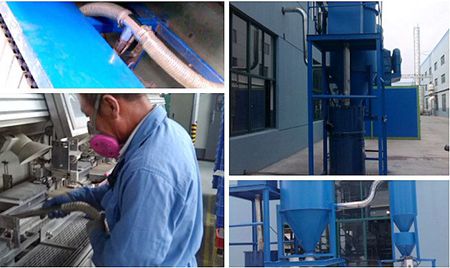

铅酸电池生产应用:
1.满足包片机吸片所需气源;
2.满足称片机吸片所需气源;
3.满足分刷片机吸片所需气源;
4.满足设备内部及地面工作台面粉尘清理需要;
多级离心风机参数
多级离心风机
风量:800-1700立方米/小时
真空度:8英寸汞柱/-28KPA
叶轮级数:5级串联
电机:22KW 60HZ变频电机
额定转速:3550转
噪音:80DB
产地:美国
可满足需求
1.在800-1700CMH区间提供稳定的真空度。
2.可同时满足20-30台自动包片机的吸片真空气源。
3.可满足6-8条分刷片线及配套称片机的吸片气源。
4.在使用20mm直径的吸盘时,可提供每个吸盘750克以上的吸力。
5.可同时满足4-8个吸尘口的使用,或在满足工艺真空要求时满足1-2个吸尘口的使用
采用多级风机的优势
多级离心风机采用多级叶片串联的结构,可以在一个区间内稳定在一个需要的负压状态。在此区间内无需调整转速,即可获得稳定的负压,电机的实际负载功率也将获得降低,以节约宝贵的能源。
可以提供的负压为稳定的值,波动小于5%,使吸片过程更为稳定。
过滤分离器
旋风分离器:
旋风分离器的作用是在进口浓度很高的情况下
,预分离部分大颗粒的粉尘,以降低滤筒式除
尘器的负荷,并延长滤筒的寿命。
管路部分
全部采用201镜面不锈钢管,更低的价格,价格与镀锌管接近。高的强度,硬度远超普通镀锌管,减少高速粉尘造成的磨损。全焊接施工,避免泄漏。
弯头:
全部采用4倍以上转弯半径,以减少阻力及磨损。
泄灰机构:
304全不锈钢球阀,停机自动泄灰,PTFE密封体,高密封性及强抗耐磨性。即使出现PTFE密封体磨损时,也便于更换。
控制及维修
采用简单的控制方法:
因为此套真空除尘系统,除了作为中央真空吸尘器,在清洁时发挥吸尘作用外,更重要的是作为包片机、分刷片机、称片机的真空气源。此时、稳定性及便于维修性就显得尤为重要了。
在系统设计时简化了控制部分,取消了PLC系统,通过ABB变频器的扩展模块来实现系统的运行控制,将故障率降到更低。
易损件:
整个系统的易损件仅为控制泄压阀及卸灰阀的两个电磁阀,其它无易损件。
需定期更换部件:
滤筒的使用寿命为1年,需及时更换。
多级离心风机的使用寿命在10年。使用的轴承设计寿命为8万小时,采用注油全密封轴承。轴承使用寿命中无需加油润滑。(建议定期检查风机震动值,在震动变大时或3-5年进行预防性轴承更换)。
